Introduzione al prodotto
C-UAS Defense Sationary quadrilatero a 360 gradi anti-rilevamento e sistema di contrasto dei droni è un sistema anti-droni di difesa a bassa-altitudine integrato-a distribuzione fissa, a quattro lati-array. Integrando rilevamento passivo di radiofrequenza, rilevamento della direzione e posizionamento omnidirezionale e attacco di precisione multi-banda, è progettato per la sicurezza di routine a bassa-altitudine 24 ore su 24, 7 giorni su 7 in aree chiave. Può rilevare, identificare e gestire rapidamente varie minacce legate ai droni "bassi, lenti e di piccole dimensioni", costruendo una barriera di sicurezza a bassa-altitudine senza punti ciechi, elevata affidabilità e facile manutenzione.
Il sistema di rilevamento e contatore antidroni a 360 gradi su-array a 360 gradi- presenta una profonda integrazione dei moduli di rilevamento e contromisure, stabilendo un flusso di lavoro a ciclo chiuso- completo che comprende "Rilevamento - Identificazione - Avviso - Risposta." Il modulo di rilevamento è costituito da un sistema di rilevamento automatico RF passivo, che fornisce una copertura omnidirezionale a 360 gradi con zero punti ciechi. Dotato di antenne di rilevamento-ad alte prestazioni, possiede funzionalità per il rilevamento di droni, la ricerca della direzione e la localizzazione precisa. Supporta avvisi avanzati, elenchi bianchi/neri-e identificazione del target; inoltre, copre un’ampia gamma di modelli di droni, mantiene un basso tasso di falsi allarmi, si integra facilmente con varie piattaforme e identifica in modo affidabile diversi tipi di bersagli di droni. Il modulo di contromisure presenta un design con frequenze e potenza di uscita personalizzabili, che copre in modo completo le principali bande di frequenza da 300 MHz a 6 GHz utilizzate per il controllo remoto dei droni, la trasmissione video e la navigazione. Supporta moduli sostituibili a caldo-per facilitare l'iterazione tecnologica e l'espansione funzionale, consentendo così la soppressione efficiente dei segnali dei droni nonché la loro deterrenza, espulsione forzata o atterraggio forzato.

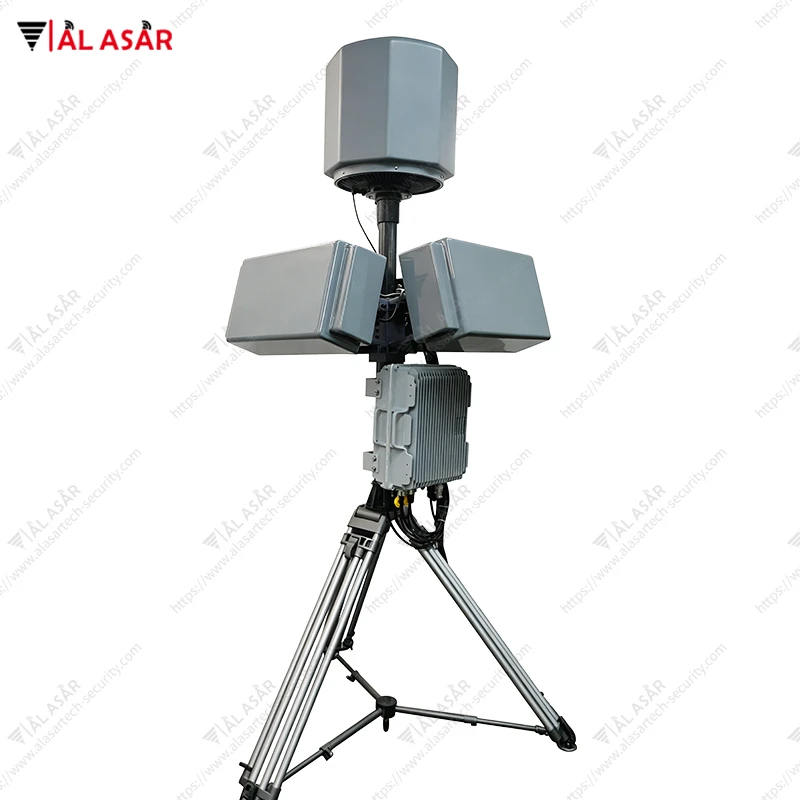

Il sistema di rilevamento e contrasto antidroni a 360 gradi su-array a 360 gradi-presenta un design strutturale integrato che comprende un alloggiamento superiore in fibra di vetro personalizzato, una colonna di supporto centrale in acciaio e una base robusta e stabile. L'alloggiamento in fibra di vetro offre elevata resistenza alla corrosione chimica, elevata trasparenza delle onde ed eccellenti proprietà dielettriche; la colonna in acciaio garantisce un supporto stabile, mentre la base garantisce resistenza al vento e alle forze sismiche. Incorporando un design proprietario, completamente sigillato e impermeabile, il sistema garantisce un funzionamento stabile a lungo-termine in ambienti difficili caratterizzati da alte temperature, elevata umidità, nebbia salina, sabbia e polvere. L’unità completa è facile da assemblare e offre un supporto strutturale affidabile, combinando capacità di dispiegamento rapido con prontezza operativa per soddisfare efficacemente i requisiti per la rapida creazione di posizioni difensive fisse.
Caratteristiche del prodotto:
1. Modulo di rilevamento intelligente (rilevamento passivo)
Copertura omnidirezionale: supporta il rilevamento RF passivo completo a 360-gradi; funziona senza emettere onde elettromagnetiche garantendo un elevato occultamento.
Identificazione precisa: è dotato di un'antenna di rilevamento-incorporata ad alte-prestazioni, che consente il rilevamento di droni, la ricerca della direzione-e funzionalità di localizzazione precisa.
Gestione intelligente: supporta un meccanismo di lista nera/lista bianca e riconoscimento dell'identità per distinguere tra droni amici e ostili; include funzioni avanzate di allarme rapido con un tasso di falsi allarmi estremamente basso.
Ampia compatibilità: copre la maggior parte dei modelli di droni tradizionali attualmente sul mercato; presenta un elevato livello di integrazione del sistema, consentendo una facile integrazione nelle piattaforme di sicurezza esistenti.
2. Modulo di contromisura flessibile (disturbo direzionale)
Banda di frequenza ultra-ampia: la frequenza operativa copre da 300 MHz a 6 GHz, accogliendo la stragrande maggioranza delle bande di frequenza attuali e future utilizzate per la comunicazione, la navigazione e la trasmissione video dei droni.
Design modulare: utilizza la tecnologia dei moduli-scambiabili a caldo, consentendo la-personalizzazione su richiesta delle impostazioni di frequenza e potenza. In caso di future iterazioni tecnologiche o dell’emergere di nuove bande di frequenza di minaccia, non è necessario sostituire l’intera unità; il sistema può invece essere aggiornato semplicemente sostituendo moduli specifici, offrendo eccezionale scalabilità e protezione dell'investimento.
3. Progettazione strutturale ad alta-affidabilità
Involucro resistente alle intemperie: le unità di rilevamento e contromisura superiori sono alloggiate in un involucro in fibra di vetro personalizzato, caratterizzato da eccellente resistenza alla corrosione chimica, elevata trasparenza delle onde e proprietà dielettriche superiori per garantire una trasmissione a bassa-perdita di segnali RF.
Supporto robusto: la sezione centrale utilizza colonne di supporto in acciaio, mentre la base è dotata di fondamenta ispessite e resistenti-; questo design fornisce un'eccezionale resistenza al vento e ai sismi, consentendo al sistema di resistere ad ambienti naturali difficili.
Protezione di grado-industriale: presenta un design strutturale impermeabile proprietario, che garantisce il funzionamento stabile dell'apparecchiatura in condizioni avverse come pioggia, neve, elevata umidità e polvere pesante.
Distribuzione rapida: utilizza un design di assemblaggio modulare che garantisce un montaggio sicuro facilitando allo stesso tempo uno smontaggio facile e veloce; questo design bilancia in modo efficace i requisiti sia per la sorveglianza dei siti fissi-che per le capacità di risposta operativa rapida.
Parametri del prodotto
|
Frequenza di rilevamento |
30 MHz-6 GHz |
|
Copertura droni |
Il sistema copre tutti i principali marchi di droni attualmente sul mercato-compresi modelli fai da te, droni da corsa FPV e altro ancora-con una libreria di oltre 900 modelli aggiornata in tempo reale-. È dotato di una funzione di whitelist one-touch, che garantisce che il rilevamento dei target inseriti nella whitelist non attivi un allarme; inoltre, le blacklist e le whitelist vengono archiviate in modo permanente e rimangono intatte indipendentemente dai cicli di accensione del dispositivo. |
|
Tasso di rilevamento |
Maggiore o uguale al 95% |
|
Tempo di rilevamento |
<3s, 20–30 times per minute |
|
Intervallo di rilevamento |
1–10 km (varia a seconda delle condizioni della linea-di-vista e dello specifico modello di drone target) |
|
Angolo di rilevamento |
Omnidirezionale a 360 gradi |
|
Precisione di posizionamento |
Inferiore o uguale a 10 m (RMS) |
|
Metodo di posizionamento |
Posizionamento di rete multistazione TDOA- |
|
Temperatura operativa |
-25~+85 gradi |
|
Classe di protezione |
IP65 |
|
Alimentazione elettrica |
CA 100-240 V, 50/60 Hz |
|
Peso |
10 kg |
|
Identificazione precisa |
Sfruttando la tecnologia CRPC, identifica con precisione droni distinti-anche quelli della stessa marca, modello e banda di frequenza-e identifica i loro ID univoci della cellula. |
|
Incustodito |
Dopo aver attivato la difesa mobile completamente autonoma, il sistema entra in modalità non presidiata, eseguendo ricognizioni e attacchi autonomi insieme a un server remoto. |
|
Posizionamento di rete TDOA |
Più dispositivi vengono distribuiti in una configurazione mesh, utilizzando la tecnologia di rete e posizionamento CRPC+TDOA per ottenere un posizionamento e una difesa precisi e localizzati. |
Parametri di attacco mirato
|
Canale |
Interferenza (MHz) |
Potenza RF (W) |
|
900M |
840-930 |
100 |
|
1.6G |
1550-1620 |
100 |
|
2.4G |
2400-2485 |
100 |
|
2.4G |
2400-2485 |
100 |
|
5.2G |
5150-5350 |
100 |
|
5.8G |
5725-5850 |
100 |
|
5.8G |
5725-5850 |
100 |
|
Numero di bande |
7 gruppi |
|
Sorgente del segnale |
Analogico |
|
Peso |
13 kg*4 |
|
Tensione operativa |
24-28V |
|
Temperatura operativa |
-20~70 gradi |
|
Interferenza attivata |
＜3s |
|
Protezione funzionale |
Protezione dal controllo della temperatura, protezione dai riflessi |
|
Frequenza di disturbo |
900M,1.6G,2.4G,5.2G,5.8G |
|
Potenza di disturbo |
100W(900M),100W(1.6G),100W(2.4G),100W(5.2G),100W(5.8G) |
|
Distanza di disturbo |
5 km+(In un ambiente con linea di vista libera e modelli di droni) |
Parametri di base
|
Dimensioni dell'intero dispositivo |
1240*1240*2650 mm (include treppiede) |
|
Peso totale |
Meno o uguale a 100 kg (include treppiede) |
|
Colore dispositivo |
Grigio |
|
Materiali da costruzione |
Fibra di vetro, lega di alluminio |
|
Metodi di applicazione |
Tipo-fisso |
|
Metodo di alimentazione |
CA 220 V |
|
Corrente totale della macchina |
12A (funzionamento-a pieno carico) |
|
Consumo energetico totale del sistema |
2850 W*4 (funzionamento a pieno carico) |
|
Protocollo di comunicazione |
Protocollo TCP, Protocollo RS-485 |
|
Interfaccia di comunicazione |
RJ45 |
|
Tipo di antenna |
Antenne di disturbo: 4-antenne array direzionali ad alto guadagno a pannello Antenne di rilevamento: 5 antenne omnidirezionali in fibra di vetro ad alto-guadagno |
|
Dimensioni dell'antenna |
Antenna jamming direzionale: 260 × 230 × 52 mm Antenna di rilevamento omnidirezionale: 200 × 20 mm |
|
Guadagno dell'antenna |
Antenna jamming direzionale: 6dBi(900M),6dBi(1.6G),11dBi(2.4G),14dBi(5.2G),14dBi(5.8G) |
|
Jaming direzionale Angolo di radiazione |
Angolo di disturbo (larghezza del fascio orizzontale): 90 gradi/65 gradi/65 gradi/65 gradi/65 gradi ±5 Angolo di disturbo (lobo verticale): 80 gradi/30 gradi/30 gradi/15 gradi/15 gradi ±5 |
|
Distanza di disturbo |
3-5 km+(campo visivo aperto) |
|
Temperatura/Umidità |
-20 gradi -+50 gradi / Inferiore o uguale all'80% |
|
Affidabilità del sistema |
Il MTBF non dovrà essere inferiore a 1.000 ore. |
|
Tempo di risposta del sistema |
Non più di 30 secondi (tempo dall'accensione-al normale funzionamento del sistema) |
|
Software complementare |
Sistema di difesa dai droni |
Applicazione:

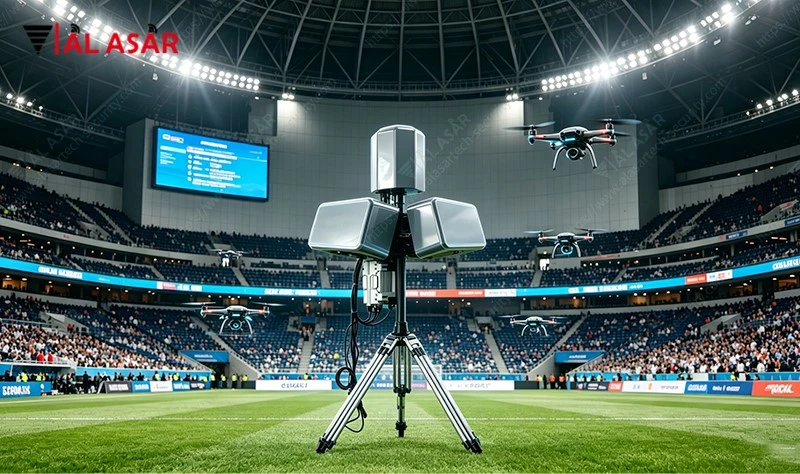

Caratterizzato dai suoi punti di forza principali quali elevata affidabilità, copertura omnidirezionale, aggiornabilità modulare e capacità di risposta rapida, questo prodotto è ideale per applicazioni fisse-in siti che richiedono protezione continua a bassa-altitudine-tra cui installazioni militari, agenzie governative, aeroporti, centrali nucleari, strutture penitenziarie, luoghi su larga-scala, snodi di trasporto critici e zone di controllo delle frontiere. Funge da attrezzatura primaria standardizzata per garantire la sicurezza e la difesa a bassa-altitudine nelle aree critiche.
Disegno delle dimensioni(mm)
|
|
|
|
Dimensione |
Vista dall'alto |
|
|
|
|
Vista laterale |
Vista laterale |
Lista imballaggio
|
Prodotto |
Quantità |
Dimensione |
Immagine |
|
Rilevamento host |
1 |
483*430mm (Diametro × Altezza) |
|
|
Host contatore mirato |
1 |
609*409*230mm (Lunghezza × Larghezza × Altezza) |
|
|
Gabinetto di controllo |
1 |
393*334*173mm (Lunghezza × Larghezza × Altezza) |
|
|
Cavo di alimentazione CA |
6 |
1.8m |
|
|
Cavo RJ45 |
2 |
3m |
|
|
Cavo di controllo aeronautico a 9 conduttori |
5 |
2m |
|
|
Treppiede in acciaio |
1 |
805*2050mm (Lunghezza × Altezza) |
|
Descrizione completa dell'unità e degli accessori
1.Descrizione dell'interfaccia host del rilevatore
(1) Interruttore di alimentazione principale (interruttore di avvio del dispositivo)
(2) Ingresso alimentazione CA 220 V (porta di alimentazione del dispositivo)
(3) Connettore aeronautico a 9 pin (cavo di controllo)
(4) Interfaccia di rete RJ45 (LAN) × 2
2.Descrizione dell'interfaccia host del contatore mirato
