Sistema di rilevamento anti drone

Articolo

Parametri

Subunità delle apparecchiature di rilevamento e inceppamento

1.1 Gamma di frequenza del ricevitore di rilevamento: 10MHz ~ 6GHz

1.2 Larghezza di banda in tempo reale: 480MHz

1.3 Quattro bande di interferenza

1.3.1 900-930MHz (drone industriale) 20W

1.3.2 1559-1610MHz (interferenza GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Distanza di rilevamento e inceppamento

1.4.1 Distanza di rilevamento: 3-5KM (ambiente urbano); 6-12KM (ambiente suburbano soprattutto aperto)

1.4.2 Distanza di jamming: 1-1.5KM (100 metri di altezza);

1.5 Precisione di rilevamento: 9,3 ° (dati del rapporto di prova)

1.6 Antenna

1.6.1 Gamma di frequenza: 380MHz-6GHz

1.6.2 Angolo di rilevamento orizzontale: 0 °- 360 °

1.6.3 Angolo di rilevamento verticale: -30°- +90°

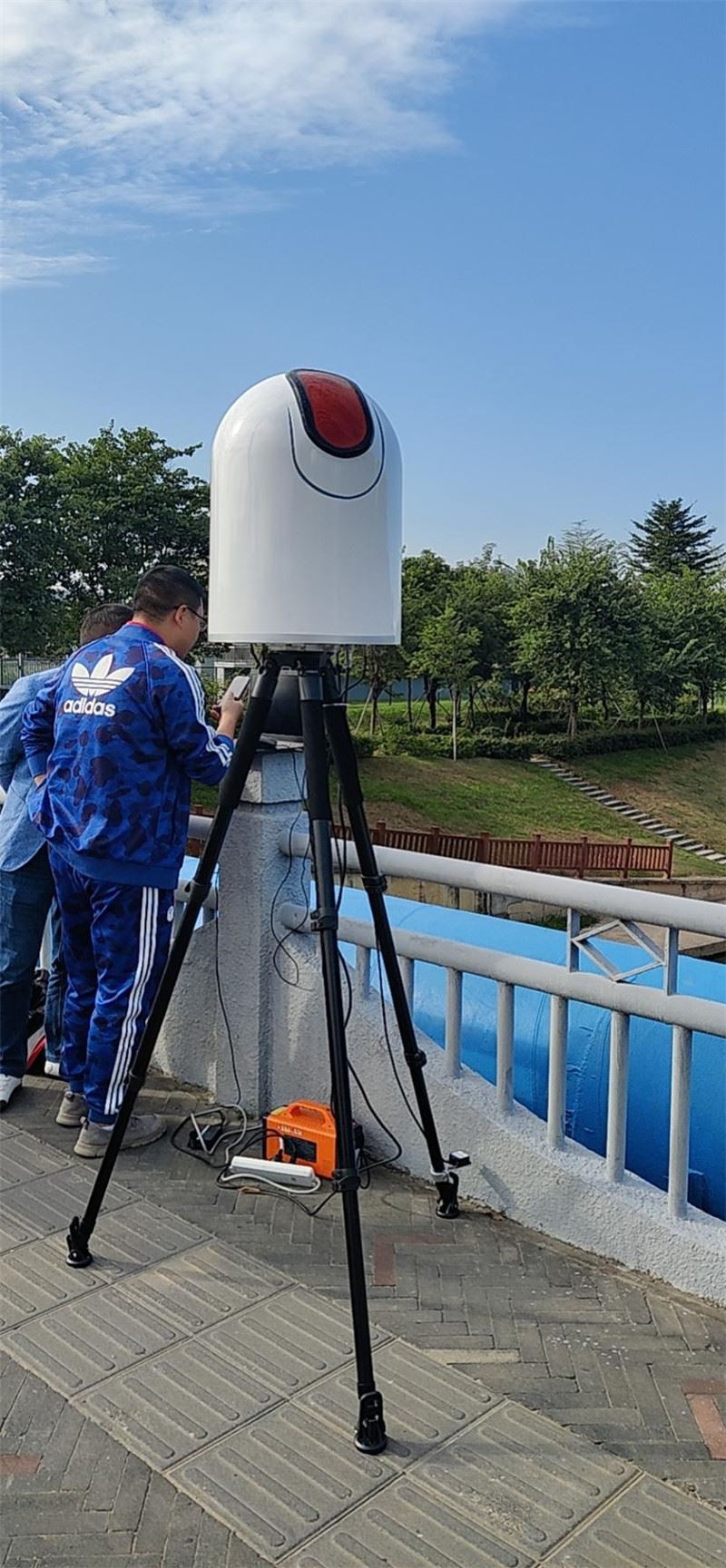

1.7 L'intera macchina (il dispositivo è un dispositivo integrato di rilevamento e contromisura)

1.7.1 Consumo energetico massimo: 300W

1.7.2 Temperatura di funzionamento: -20 ° ~ + 60 °

1.7.3 Temperatura di stoccaggio: -40 ° ~ + 70 °

1.7.4 Peso: 12.25KG

1.7.5 Dimensioni: diametro 400mm * altezza 555mm

Staffa antenna

2.1 Peso: 4.32KG

2.2 Dimensioni: diametro 260mm* altezza chiusa 923mm

Computer

Laptop, mouse, adattatore, cavo di rete. (può essere collegato al display HDMI di controllo centrale)

Software e funzioni del sistema Spectrum

4.1 Identificazione e posizionamento drone: utilizzando il rilevamento dello spettro radio, può identificare e localizzare 8 modelli DRONE contemporaneamente, aprire automaticamente la finestra dei risultati del rilevamento, identificare l'immagine DRONE, visualizzare il modello DRONE, azimut, utilizzare frequenza, livello e distanza, la scomparsa del drone cancella e riorganizza automaticamente i risultati del rilevamento.

4.2 Identificazione e posizionamento rapidi: tempo di identificazione<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Elenco dei risultati del rilevamento: l'elenco visualizzerà il drone e le informazioni sul modello, l'ora, l'azimut e la distanza e può essere esportato come report.

4.4 Posizionamento a stazione singola: utilizzando il rilevamento dello spettro radio, la distanza tra il drone e l'operatore può essere misurata approssimativamente attraverso algoritmi complessi nelle condizioni di una singola stazione e di una singola posizione.

4.5 Funzione di visualizzazione della mappa: visualizza la posizione del drone e dell'operatore su una mappa 2D (3D) e visualizza dati come latitudine, longitudine e distanza. Funzione di visualizzazione della mappa: visualizza la posizione del drone e dell'operatore su una mappa 2D (3D) e visualizza dati come latitudine, longitudine e distanza.

4.6 L'angolo di rilevamento e difesa può essere impostato: in base alla situazione geografica rilevata, se c'è un'alta montagna o un grattacielo dietro, e solo il DRONE di fronte deve essere protetto, la gamma angolare della protezione può essere impostata arbitrariamente, il che può effettivamente eliminare il falso angolo causato dalla riflessione del segnale.

4.7 Calibrazione della distanza: per diversi ambienti elettromagnetici, ci saranno errori nella distanza di rilevamento. Il sistema può fornire il rilevamento della calibrazione della distanza, consentire al drone di volare a 100 metri a una distanza di 500 metri e il sistema calibra automaticamente la distanza di rilevamento per effettuare il rilevamento La misurazione della distanza è più accurata.

4.8 È possibile impostare la banda di frequenza di rilevamento: in base alla banda di frequenza effettiva utilizzata dal drone, la banda di frequenza di rilevamento può essere inserita e modificata per rendere il rilevamento più efficiente e non è necessario eseguire la scansione di tutte le bande di frequenza per il rilevamento.

4.9 Rilevamento della banda di frequenza completa: la banda di frequenza rilevata dall'apparecchiatura di sistema è compresa tra 10 MHz e 6 GHz e la banda di frequenza di copertura dell'antenna è 380 MHz-6 GHz. Mantiene una buona planarità di guadagno in tutta la banda di frequenza. Il guadagno dell'antenna è da 5dBi-8dBi, che può adattarsi a più di trecento MHz. Rilevamento di aeromobili senza pilota in tutte le bande di frequenza comuni di 6GHz, è possibile rilevare anche frequenze inferiori a 380MHz e ridurre la distanza di rilevamento.

4.10 Il telecomando è la funzione di posizionamento del pilota: durante il processo di rilevamento, il sistema identificherà e localizzerà il segnale del telecomando mentre rileva e localizza tutti i tipi di droni, che è la funzione di posizionamento del pilota. La misurazione effettiva è ampia all'interno dell'intervallo visibile. Xinjiang DRONE la distanza di rilevamento e posizionamento del telecomando è > 800 metri

4.11 Contromisura di collegamento intelligente: in base alla banda di frequenza e all'azimut del DRONE rilevato, è possibile scegliere quale DRONE contrastare. Il sistema selezionerà automaticamente la banda di frequenza per le contromisure e trasmetterà automaticamente i segnali all'azimut rilevato. Contromisura, l'efficienza della contromisura può essere aumentata di 4 ~ 6 volte e può evitare tutte le bande di frequenza e tutti gli angoli da trasmettere, il che non danneggerà il normale wifi e altre comunicazioni e danneggerà accidentalmente l'aereo nella whitelist.

4.12 Registrazione delle caratteristiche del modello: per i nuovi modelli, il sistema può registrare i dati delle funzioni di trasmissione delle immagini e di salto di frequenza, registrare automaticamente e visualizzare automaticamente un menu dopo la registrazione e può identificare automaticamente il modello la prossima volta. La speciale funzione di registrazione può adattarsi alle esigenze di identificazione degli aeromobili senza pilota di livello industriale.

4.13 Funzione di prompt vocale: il sistema richiederà automaticamente le informazioni di allarme vocale e le operazioni chiave。

4.14 Funzione di autoposizionamento dell'apparecchiatura: Il sistema ha una doppia capacità di posizionamento di GPS e Beidou, nonché una propria posizione. Non è necessario regolare manualmente l'azimut e la posizione può essere posizionata arbitrariamente.

4.15 Rilevamento integrato e contromisure e antenne: l'apparecchiatura di sistema è diversa dalle apparecchiature di rilevamento e difesa convenzionali, ma integra rilevamento, contromisure e antenne a banda intera. È compatto e facile da usare, stabile e affidabile, facile da usare e adatto per una rapida implementazione.

4.16 Il modello presenta l'identificazione autonoma dell'aria: per il modello DRONE che il sistema non ha, il sistema ha la funzione di apprendimento autonomo e identificazione e giudizio, ed è visualizzato come un modello sconosciuto. Se si conosce il modello, può essere automaticamente memorizzato nel sistema e la prossima volta che viene identificato come modello, anche l'aeromobile senza pilota assemblato illegalmente può essere rilevato e posizionato.

4.17 Identificazione e posizionamento di droni di livello industriale: lo speciale design dell'algoritmo dello spettro intelligente supera le apparecchiature di rilevamento generali e può identificare e localizzare droni di livello industriale, anche droni assemblati, che sono più adatti per la prevenzione e il controllo degli attacchi terroristici.

4.18 Aprire il nuovo modello drone funzione di registrazione delle caratteristiche del segnale: per i segnali DRONE in costante sviluppo e modifica, il metodo di registrazione può essere utilizzato per aumentare continuamente i dati del database per garantire che l'apparecchiatura non rimanga indietro per molto tempo.

4.19 Funzione di descrizione della traiettoria DRONE, query sui risultati di rilevamento storico, funzione di aggiornamento del software e dei dati, ecc.

4.20 Supporta il funzionamento remoto VPN e la funzione di controllo
