Sistema di difesa drone da 5 km

Introduzione al prodotto

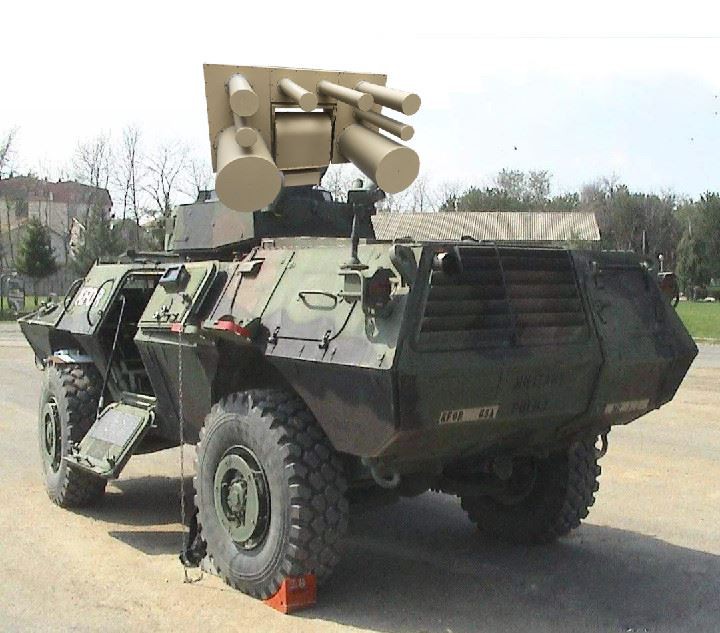

Sistema di difesa dei droni: principalmente includono la modifica del veicolo, il sistema di controllo del display, il sistema di allarme rapido e scoperta passivo UAV DRONE, il sistema di rilevamento radar attivo UAV DRONE, il sistema di disturbo di precisione direzionale, il sistema di difesa attiva omnidirezionale, il sistema di rilevamento e tracciamento fotoelettrico, L'apparecchiatura di disturbo rimovibile UAV DRONEportable, Il sistema di alimentazione montato sul veicolo è specificamente composto da un veicolo, un array di antenne da ricognizione, un host di controllo di ricognizione, un terminale di controllo del display, un'antenna di interferenza, apparecchiature di tracciamento fotoelettrico, GPS, un pan / tilt di interferenza, apparecchiature di comunicazione, sistema di distribuzione dell'alimentazione e cavi di supporto. La distanza di allerta precoce è di ≧5 chilometri, la distanza di interferenza ≧ 1,5 chilometri e il campo di monitoraggio di allerta precoce è di 360 °. Il sistema ha una funzione di difesa attiva. Trasmettendo segnali di soppressione elettromagnetica, si forma una zona di difesa di soppressione nell'area centrale per impedire automaticamente ai droni di entrare nella zona di difesa per raggiungere lo scopo di difesa attiva.

Le principali funzioni del sistema di contromisura UAV DRONE montato sul veicolo includono ricerca e rilevamento radar, tracciamento e riconoscimento fotoelettrico, contromisure, comunicazione integrata, ecc.: Ricerca e rilevamento radar: banda Ka, angolo orizzontale 360 gradi / elevazione ± 90 gradi, per 0 ~ 10 chilometri Rilevamento attivo e scansione di bersagli bassi, piccoli e lenti; riconoscimento del tracciamento fotoelettrico: utilizzando segnali di rilevamento radar attivi per implementare il tracciamento ottico del bersaglio e utilizzando l'imaging laser per identificare il bersaglio manualmente o sistematicamente; contromisura: utilizzo di apparecchiature fisse (o singole apparecchiature militari portatili) Interferenze e intercettazioni di bersagli con potenziali rischi o minacce per la sicurezza; Centro di comando: per il rilevamento, la scoperta, l'identificazione fotoelettrica e le contromisure, piani di collegamento efficaci personalizzati ed eseguiti in base alle esigenze del cliente; Design modulare: proprie capacità di ricerca e sviluppo, attraverso l'integrazione di radar di rilevamento, tracciamento fotoelettrico, apparecchiature di contromisura, ecc., È possibile realizzare una varietà di metodi di implementazione come la sala computer, il tetto o la fissazione della torre e il veicolo montato sul centro di comando per soddisfare le esigenze di diversi clienti.

Caratteristiche del prodotto

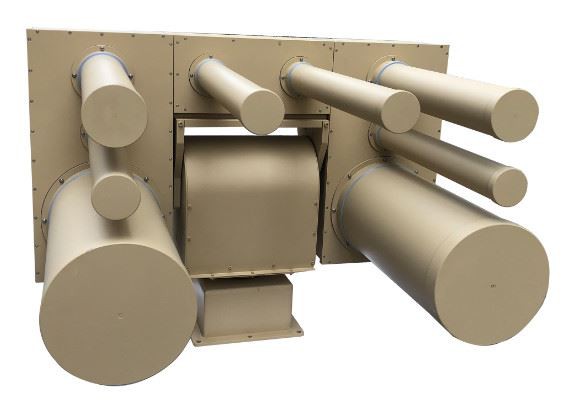

1. Il sistema di contromisura PTZ / Fixed UAV DRONE montato sul veicolo include principalmente la modifica del veicolo, il sistema di controllo del software di visualizzazione (o il controllo cablato), il sistema di interferenza di precisione direzionale, il sistema di difesa attiva omnidirezionale, il dispositivo di interferenza portatile UAV DRONE e il sistema di alimentazione del veicolo Antenna di interferenza (rilevamento radar opzionale, apparecchiature di tracciamento fotoelettrico), GPS, interferenza PTZ, apparecchiature di comunicazione, sistema di distribuzione dell'alimentazione e cavi di supporto.

2. Coprire a 360 ° in tutte le direzioni e il raggio di copertura di un singolo dispositivo può raggiungere più di 5 chilometri

3. Il sistema ha una funzione di difesa attiva. Trasmettendo segnali di soppressione elettromagnetica, si forma una zona di difesa di soppressione nell'area centrale, che impedisce automaticamente agli UAV di entrare nella zona di difesa per raggiungere lo scopo della difesa attiva.

3. La frequenza può essere personalizzata,

4. Quando non presidiata, l'apparecchiatura può funzionare automaticamente, con capacità di protezione a tutto tondo per tutto il giorno

5. Il sistema dovrebbe avere le caratteristiche di facile installazione, funzionamento semplice e automazione.

6. Segnale di interferenza GPS, GLONASS, segnale di navigazione Beidou e 2.4G, 5.8G, 5.2G, 433MHz, 915mhz, segnale di trasmissione dell'immagine, segnale di salto di frequenza, segnale di controllo remoto.

7. Funzione del prodotto del jammer del segnale drone: interrompere tutte le comunicazioni tra il drone e il controller

8. Telecomando IP, con allarme di alimentazione, allarme onde stazionarie, funzione di allarme temperatura

9. Controllo remoto del software, attraverso l'interazione continua del controllo del passo, l'antenna rotante punta con precisione al bersaglio aereo.

10. Può essere collegato con apparecchiature di rilevamento come il radar. Dopo aver trovato il bersaglio, controllerà automaticamente il giradischi e accenderà l'interferenza elettronica direzionale. Lavoro non presidiato 7 * 24 ore.

11. L'intera macchina adotta materiale in lega di alluminio a sei serie e l'effetto di dissipazione del calore è superiore a quello della normale lega di alluminio. Design completamente sigillato e integrato, l'attrezzatura è antivibrante, impermeabile IP66, antipolvere e resistente agli spruzzi di sale

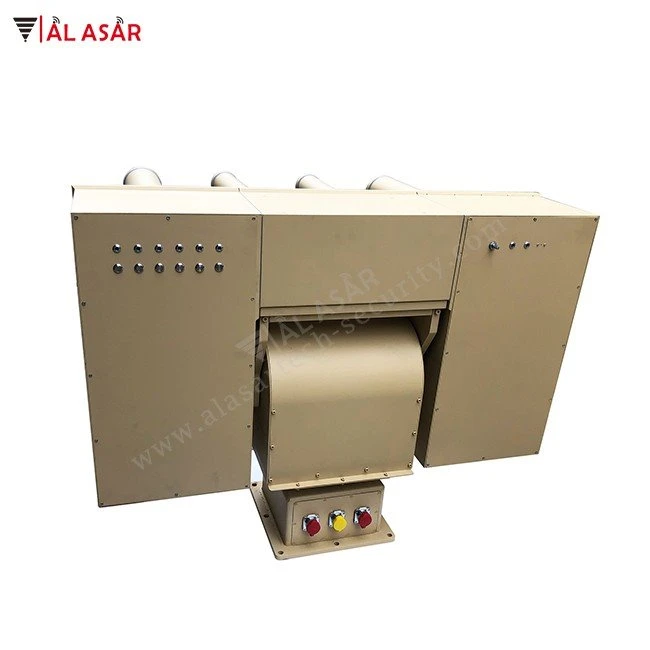

12. L'interruttore a pulsante indipendente accende / spegne manualmente l'emissione del segnale di interferenza di ciascuna banda di frequenza, l'indicatore mostra lo stato e la luminosità dell'indicatore è regolabile; il software attiva/disattiva da remoto l'emissione del segnale di interferenza di ciascuna banda di frequenza e visualizza contemporaneamente lo stato di accensione/spegnimento e la luminosità dell'indicatore luminoso.

13. Controllo remoto del software, attraverso l'interazione continua del controllo del passo, l'antenna rotante punta con precisione al bersaglio aereo.

14. L'intera macchina adotta materiale in lega di alluminio a sei serie e l'effetto di dissipazione del calore è superiore a quello della normale lega di alluminio. Design completamente sigillato e integrato, l'attrezzatura è antivibrante, impermeabile IP66, antipolvere e resistente agli spruzzi di sale

Specifiche del prodotto

Gamma di frequenza e potenza delle interferenze (è possibile selezionare la normale sweep di frequenza o il salto di frequenza di fascia alta):

Stile del segnale di controllo: FHSS (Frequency Hopping) / DSSS (Direct Sequence Spread Spectrum)

Frequenza di controllo: 433MHz / 915MHz / 2.4GHz / 5.2G / 5.8GHz / 1.5GHz

Larghezza del fascio: orizzontale 30°, verticale 30°

Campo di lavoro: ≧5 km

Alimentazione: AC100-240V/50Hz DC 60V

Consumo energetico: 3000W (max)

Orario di lavoro: continuo

Dimensione: 90 *68*70CM

Peso netto: 125kg

Livello di protezione: IP67 impermeabile, antivibrante, antipolvere e antisalasa

Sistema: supporta il controllo del filo o il controllo del software

Opzionale: radar, fotoelettrico

Umidità: 5% - 95%

Temperatura di funzionamento: -20ºC - +55ºC

Applicazione
Prevenire l'attivazione di ordigni esplosivi improvvisati telecomandati e fermare gli attacchi terroristici;
Proteggere gli esperti di manipolazione degli esplosivi;
Proteggere luoghi importanti come stazioni di autobus / treni, piazze, scuole, raduni di massa, stadi, ecc; edificio amministrativo, veicolo speciale della polizia, ecc.
Mitigazione del rischio e rimozione degli esplosivi in punti specifici;
Polizia utilizzata per convoglio VVIP, ECM, antidroga, controllo antisommossa, ecc.
Militari utilizzati per il controllo delle frontiere, ECM ecc
