Indicatori di prestazioni elettriche:
|
Indice |
Parametro |
|
Frequenza di lavoro |
2400-2500MHz |
|
Output CW Potenza satura |
Maggiore o uguale a 30 W (45dbm) |
|
In - Banda guadagna piattalità |
Meno o uguale a 1,5 dB |
|
Corrente di lavoro |
Meno o uguale a 3,5a |
|
Output VSWR |
Meno o uguale a 2,6 |
|
Soppressione del disordine |
Maggiore o uguale a 65dbc |
|
Soppressione armonica |
Maggiore o uguale a -8dbc |
|
Interfaccia di output RF |
Sam - f |
|
Interfaccia di alimentazione da 28 V |
Feed - tramite condensatore con piastra di terra / rosso - fili neri |
|
Alimentazione VCC |
DC: 27-30V |
|
VCC MAX TENSIONE |
+30V |
|
Dimensione senza connettore |
96 × 53 × 20 mm |
|
Temperatura ambiente |
-20oC~+55oC |
|
Metodo di installazione |
Il radiatore deve essere installato per il test dell'amplificatore di alimentazione |

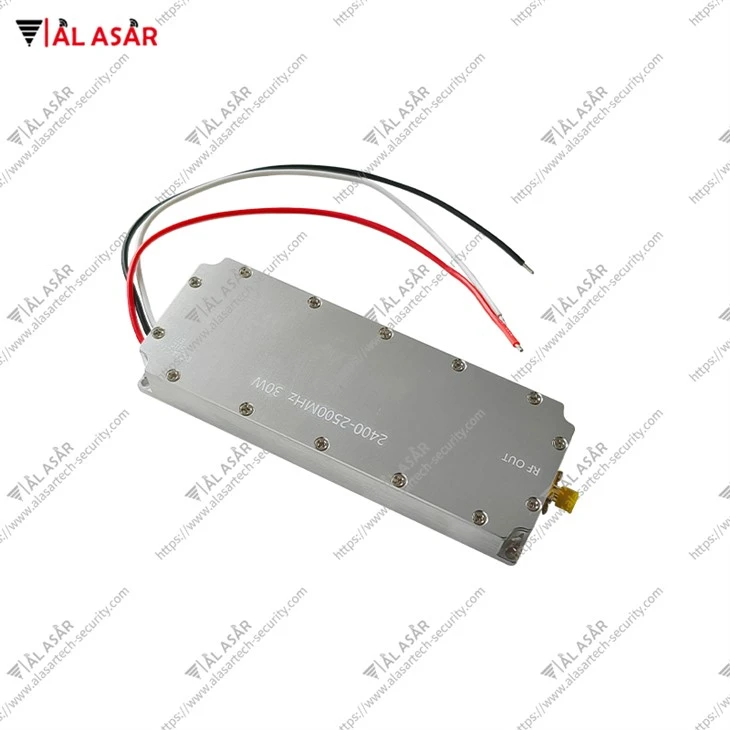

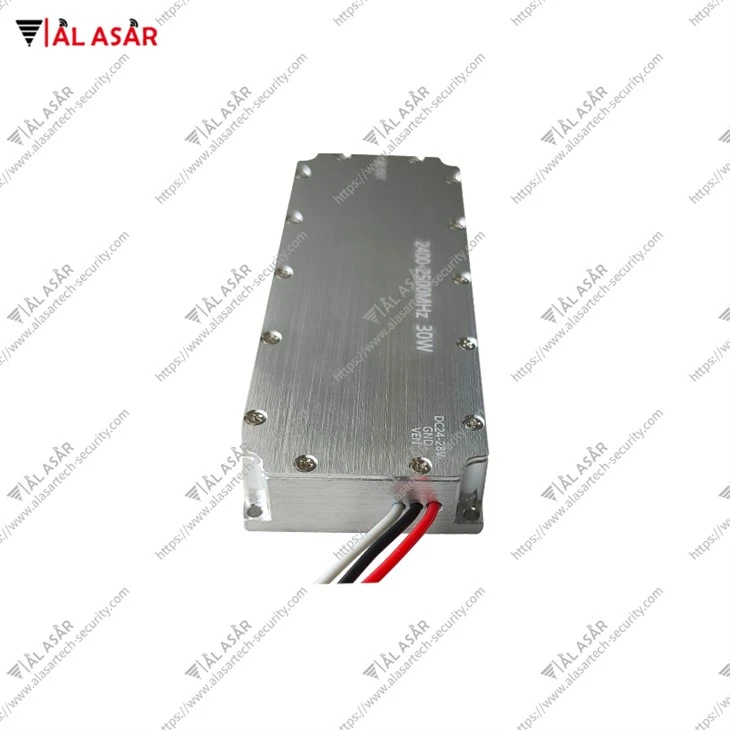

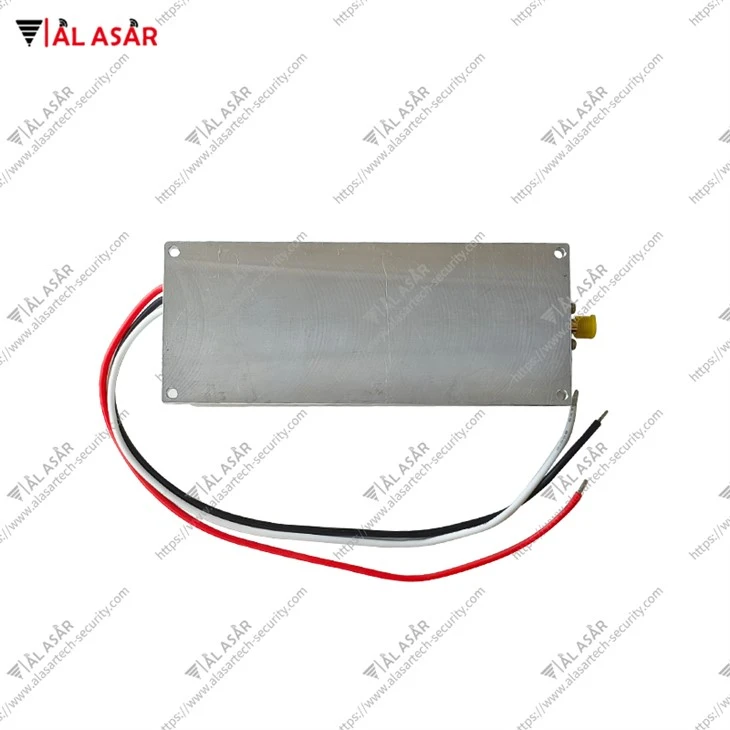

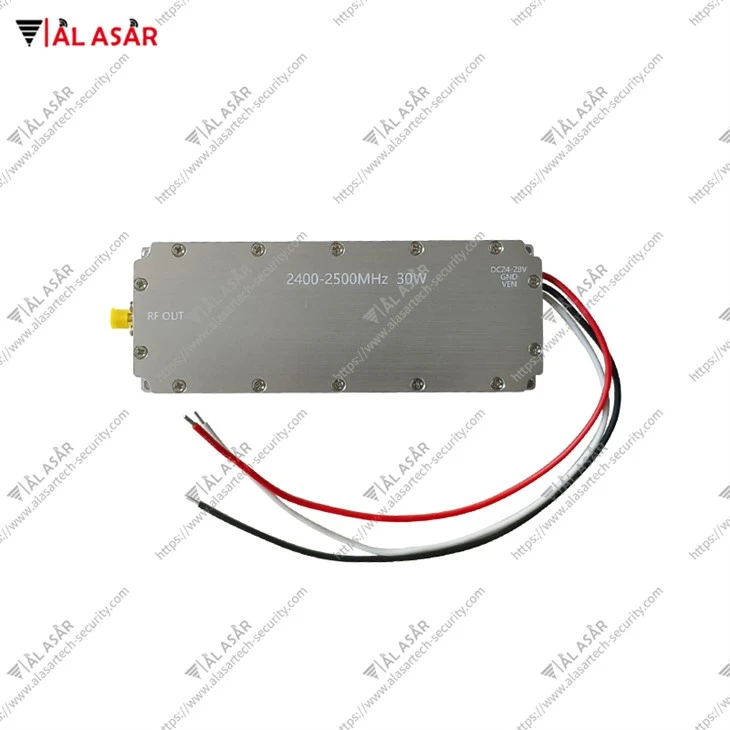

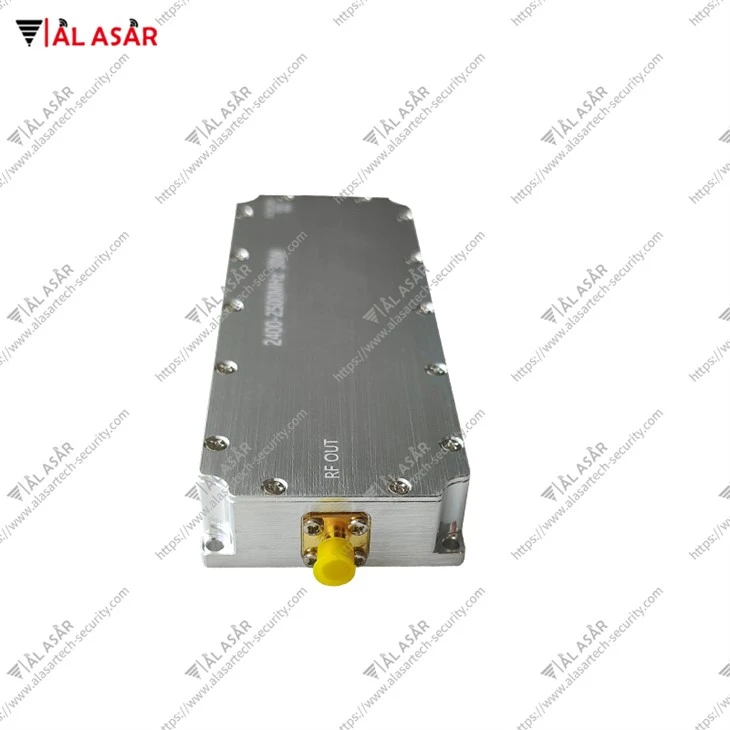

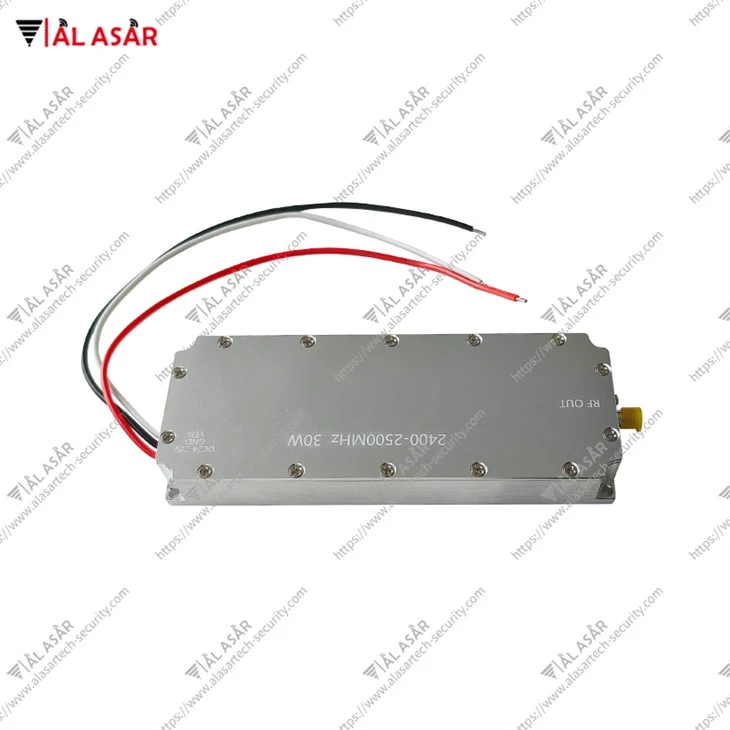

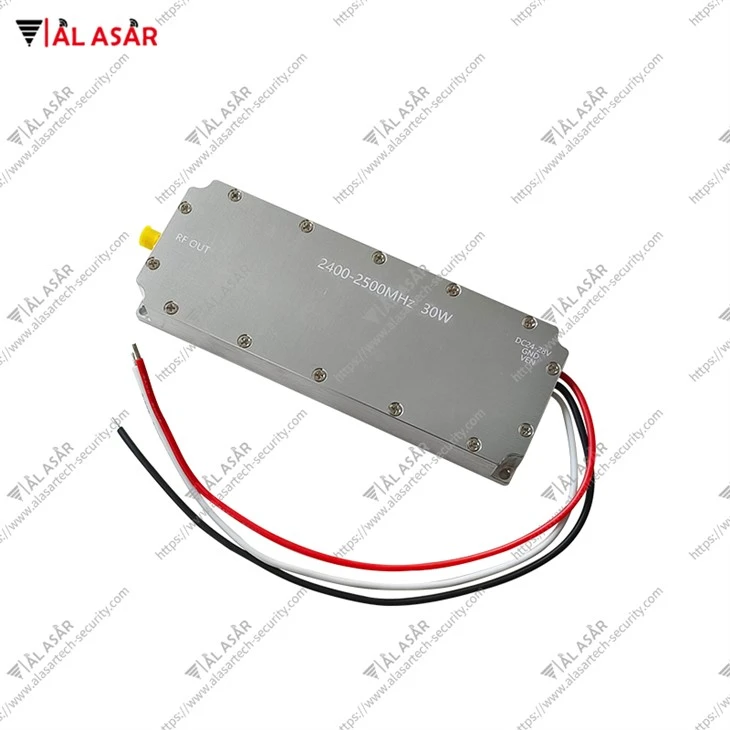

Struttura dell'aspetto come segue:
