Panoramica
L'area carceraria ha una superficie totale di 92,000 metri quadrati, con una lunghezza di 460 metri da est a ovest e una larghezza di 200 metri da nord a sud. C'è una collina fuori dalla recinzione orientale. Ci sono stazioni base GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G in cima alla collina e la stazione base è una linea retta dalla recinzione. La distanza è di circa 500 metri e altre stazioni base sono relativamente lontane dalla prigione e il segnale è debole. I segnali di comunicazione coperti sono GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
disegno generale
1. metodo di copertura della schermatura del jammer del segnale della prigione
1) Telecomando IP impermeabile ad alta potenza 5g Jammer per telefoni cellulari AAT-HPJ{3}} L'host a banda singola G viene utilizzato con l'antenna direzionale corrispondente e l'antenna omnidirezionale viene utilizzata principalmente per una copertura di schermatura di grandi dimensioni;
2) Utilizzare apparecchiature Jammer segnale mobile a bassa potenza multi-frequenza AAT-JPA-8H{5}}W per integrare e rafforzare alcuni dei punti di dispersione della schermatura difettosi all'interno della suddetta schermatura ad alta potenza .
2. Principio di selezione dell'antenna
1) Per ridurre l'impatto sull'interno non schermato, soprattutto nella zona perimetrale del carcere, viene generalmente utilizzata un'antenna direzionale;
2) In altre aree del carcere vengono generalmente utilizzate antenne omnidirezionali per ampliare l'area di schermatura;
3) In base alla diversa gamma di schermatura, angolo, altezza, lunghezza e larghezza, ecc., all'altezza dell'erezione dell'antenna e ad altri fattori, selezionare ragionevolmente il diagramma di radiazione verticale e orizzontale e parametri tecnici come il guadagno e l'inclinazione dell'antenna.
3. Selezione della posizione di montaggio dell'antenna
1) Considerare che la direzione di radiazione dell'antenna schermata nel campo effettivo sia il più coerente possibile con la direzione di radiazione della stazione base;
2) Sfruttare appieno l'ostruzione del terreno e degli edifici in loco per selezionare correttamente i parametri di configurazione dell'antenna e ridurre l'interferenza con il mondo esterno.
4. jammer del segnale del telefono Debug della potenza di uscita
Regolare la potenza di schermatura in modo ragionevole in base all'effettiva potenza del segnale e alla qualità della scena per garantire l'effetto di schermatura e cercare di bilanciarlo il più possibile sulla base di una certa ridondanza.
5. Configurazione della banda e dello spettro di frequenza di uscita
In base alla banda di frequenza effettiva e al punto di frequenza del sito, viene adottata una combinazione di banda stretta e banda larga. I punti principali sono i segnali forti dalla stazione base più vicina, che sono schermati dall'ampiezza della banda stretta. Maschera ad ampia larghezza di banda.
6. Combinazione flessibile di jammer della prigione di moduli di sistema
1) L'interno dell'host è composto da vari moduli: moduli di varie bande di frequenza possono essere selezionati in modo flessibile in un modello dello stesso modello;
2) L'host e l'antenna sono collegati con un cavo da 50 ohm, l'antenna può essere eretta nella posizione migliore ed è libera dai vincoli della posizione dell'host;
3) Un host può utilizzare il divisore di potenza per la distribuzione multi-antenna in base alle effettive esigenze, risparmiando la potenza dell'host ed espandendo la gamma di schermatura;
4) Un'antenna può anche utilizzare un combinatore per combinare diversi segnali di uscita di più host su un'antenna per la radiazione, riducendo il numero di antenne e risparmiando sui costi.

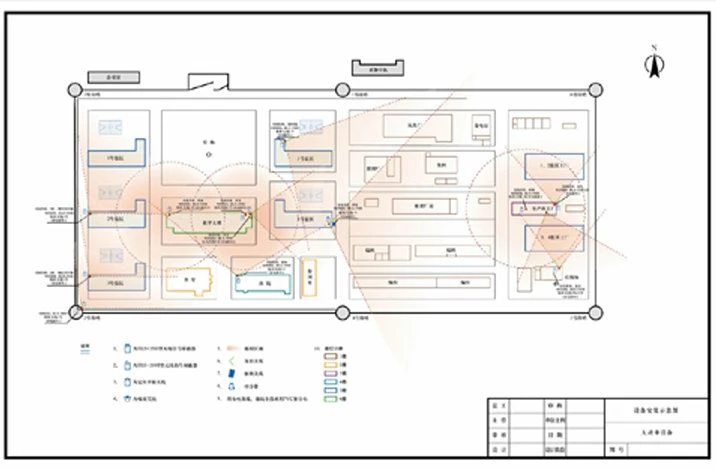

Diagramma schematico dell'installazione di apparecchiature jammer ad alta potenza

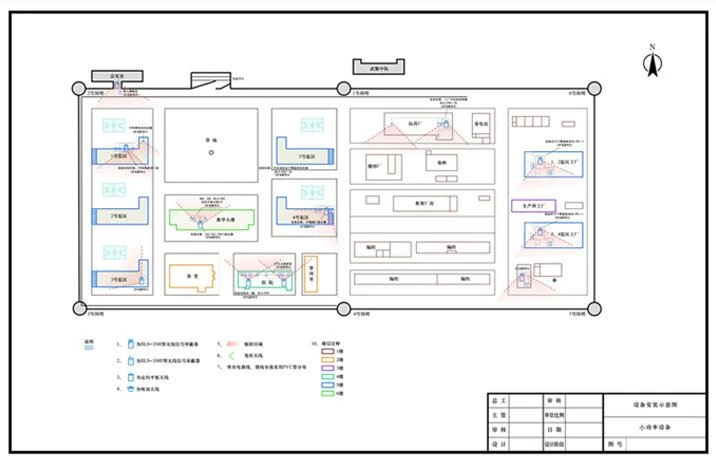

Diagramma schematico dell'installazione di apparecchiature di disturbo di potenza più piccole
