Rilevatore di droni portatile:
Una guida completa aRilevamento di droni portatili
Un rilevatore di droni portatile è un dispositivo portatile utilizzato per rilevare e analizzare i segnali in radiofrequenza relativi ai veicoli aerei senza pilota (UAV). A differenza dei sistemi di rilevamento di droni fissi, i rilevatori di droni portatili possono essere trasportati dal personale di sicurezza e utilizzati per il rilevamento mobile in diverse aree.
I rilevatori di droni a radiofrequenza portatili possono identificare i segnali provenienti da alcuni droni di tipo consumer, droni FPV e droni di tipo industriale. Possono anche analizzare i segnali provenienti da droni sospetti sconosciuti per ottenere informazioni come la posizione del drone, la posizione del pilota e l'ID remoto.

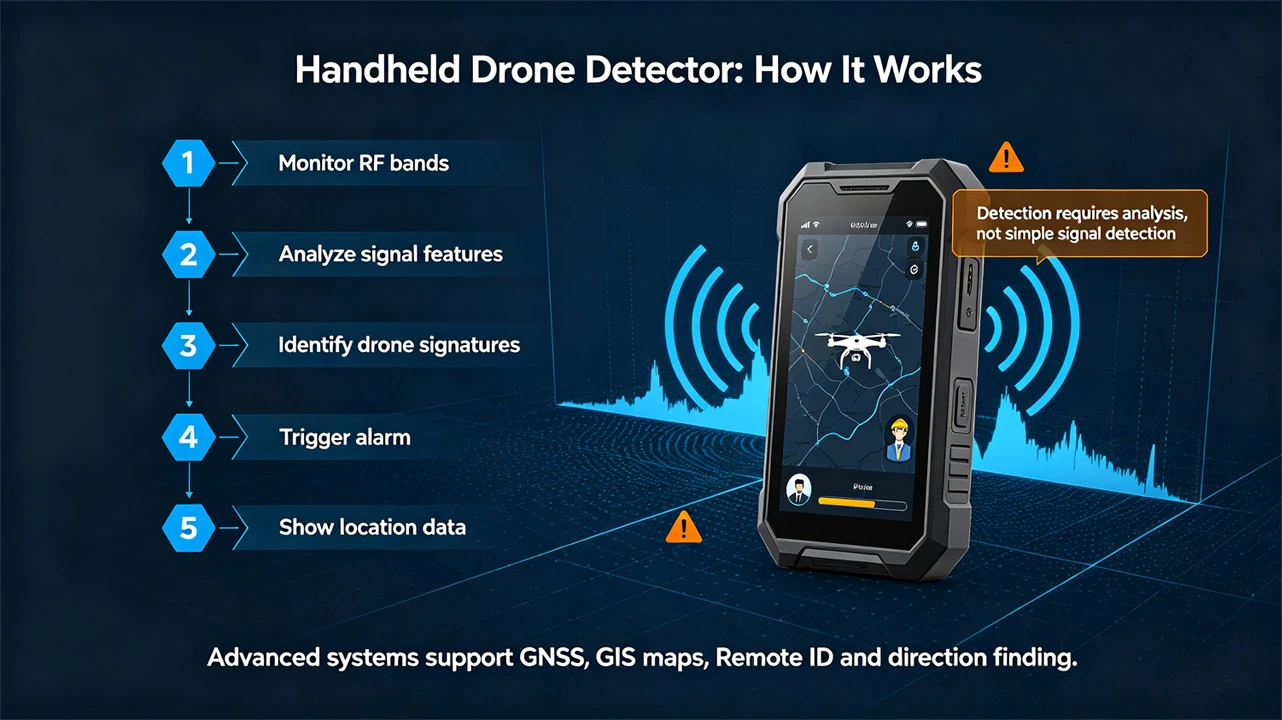

一,Come funzionano i rilevatori di droni portatili?
I rilevatori di droni a radiofrequenza (RF) comportano in genere i seguenti passaggi:
1. Monitoraggio del segnale RF:Il dispositivo monitora continuamente la banda di frequenza selezionata, alla ricerca di numerosi segnali wireless che potrebbero coesistere nell'ambiente circostante, come Wi-Fi, Bluetooth, dispositivi di comunicazione e apparecchiature industriali. Il rilevamento dei droni non significa semplicemente "rilevare un segnale RF e presumere che si tratti di un drone".
2. Analisi del segnale:Una volta che il dispositivo rileva un segnale rilevante, analizza ulteriormente le caratteristiche di frequenza, i modelli di segnale e altre caratteristiche relative alla tecnologia di comunicazione specifica del drone.
3. Identificazione del drone:Il dispositivo confronta i risultati dell'analisi con le caratteristiche note del segnale del drone o con un database di identificazione. Per i modelli di droni supportati, il sistema può determinarne ulteriormente il modello o la categoria. Alcuni sistemi possono anche identificare segnali relativi ai comuni droni FPV e di livello industriale-.
4. Allarmi:Quando il sistema identifica un segnale rilevante di un drone o rileva un segnale sospetto di un drone, emetterà un allarme all'operatore. I metodi di allarme includono notifiche su schermo, allarmi sonori e allarmi con vibrazione.
5.Posizione e altre informazioni:I sistemi avanzati di rilevamento dei droni portatili possono anche combinare l'analisi della radiofrequenza con GNSS, mappe GIS, ID remoto e funzionalità di ricerca direzionale. Gli operatori ricevono molto più di una semplice notifica di "avvistamento di droni"; ricevono moltissime informazioni sulla situazione-sul posto.
2,Quali tipi di droni possono farlorilevatori di droni portatilirilevare?
Le effettive capacità di rilevamento dipendono dalla copertura di frequenza del dispositivo, dalla tecnologia di identificazione del segnale, dalla configurazione dell'antenna, dall'ambiente e dalle caratteristiche del segnale del drone bersaglio. I moderni sistemi di rilevamento di droni portatili sono in genere in grado di rilevare più tipi di droni.
1,Droni di consumo:I droni consumer sono un tipo comune di UAV in ambienti pubblici e commerciali. I rilevatori di droni con corrispondenti funzionalità RFID possono identificare i segnali dei droni consumer supportati e fornire agli operatori informazioni rilevanti sul bersaglio.
2, droni FPV (veicolo stampato flessibile):I dispositivi con corrispondenti capacità di analisi RF possono monitorare i segnali FPV rilevanti, fornendo al personale di sicurezza un'ulteriore consapevolezza situazionale dell'attività dei droni FPV.
3,Droni industriali:I droni industriali includono grandi droni multi-rotore, droni con carico utile e VTOL (Vertical Take-Off and Landing) o droni ad ala composta-. I rilevatori portatili che coprono più tipi di droni possono aiutare i team di sicurezza a monitorare più tipi di UAV, non solo i droni consumer.
4,Segnali drone sconosciuti o sospetti:Alcuni sistemi avanzati di rilevamento dei droni hanno aggiunto funzionalità di identificazione del segnale dei droni sospetti. Questa funzione può analizzare l'attività in radiofrequenza con le caratteristiche di comunicazione dell'UAV e può emettere un sospetto segnale di allarme UAV agli operatori anche se il modello specifico non può essere identificato. I segnali RF sconosciuti non rappresentano necessariamente UAV. L’identificazione del segnale sospetto è più adatta come capacità aggiuntiva di consapevolezza situazionale piuttosto che per classificare automaticamente tutti i segnali sconosciuti come UAV.
3,Cos'è il rilevamento dei droni RF?

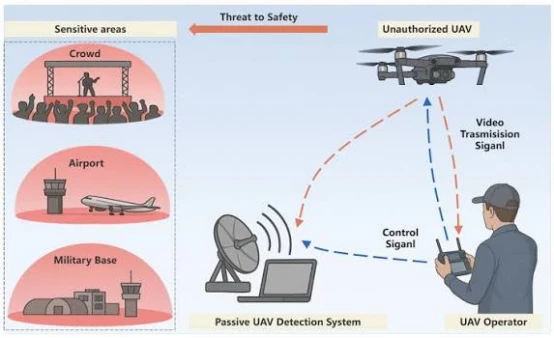

Rilevamento droni RFrileva l'attività in radiofrequenza (RF) associata ai droni monitorando e analizzando i segnali in radiofrequenza.
Una delle sue caratteristiche principali è che può utilizzare i segnali elettronici generati dal drone per facilitare il rilevamento, invece di affidarsi interamente all’osservazione visiva.
Ciò può essere particolarmente utile in situazioni in cui:
• I droni sono difficili da osservare ad occhio nudo;
• Gli operatori sono distanti dal drone;
• Le condizioni meteorologiche o di illuminazione compromettono l'osservazione visiva;
• I team di sicurezza necessitano di funzionalità di rilevamento mobile;
•Aree grandi o temporanee richiedono il monitoraggio con droni.
Anche il rilevamento della radiofrequenza (RF) presenta limitazioni tecniche. Non tutti i droni generano segnali RF facilmente identificabili e i complessi ambienti elettromagnetici circostanti possono influire sull’efficacia del rilevamento. Pertanto, il rilevamento RF dovrebbe essere generalmente considerato una parte indispensabile di un sistema integrato di rilevamento dei droni.

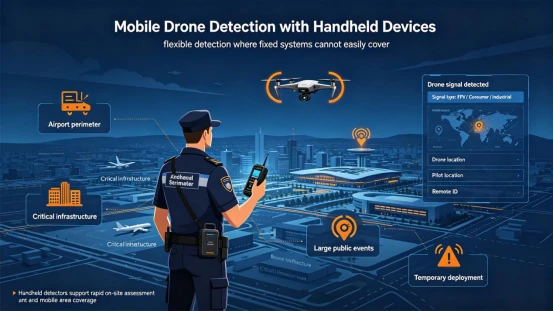

4,Perché scegliere un rilevatore di droni portatile?
Uno dei maggiori vantaggi dei rilevatori di droni portatili è la loro mobilità.
I sistemi di rilevamento fissi possono coprire aree specifiche per periodi prolungati, ma i dispositivi portatili consentono agli operatori di portare le capacità di rilevamento dove sono necessarie.
È adatto per:
1,Pattuglie di sicurezza mobili:Il personale di sicurezza può portare con sé il rilevatore durante i pattugliamenti.
2,Eventi temporanei: Grandi eventi possono richiedere una sorveglianza temporanea con droni laddove l’infrastruttura di rilevamento permanente non è adatta.
3,Aree chiave:Le squadre di sicurezza possono utilizzare apparecchiature portatili di rilevamento dei droni attorno a strutture sensibili, siti industriali e aree riservate.
4,Distribuzione rapida:I dispositivi portatili possono essere distribuiti rapidamente quando viene rilevata una potenziale attività dei droni.
5,Integrazione con altri sistemi di rilevamento:I dispositivi di rilevamento RF portatili possono essere utilizzati anche insieme a radar fissi, telecamere, apparecchiature di rilevamento acustico o altroRilevamento UAVtecnologie.
5,Come scegliere un rilevatore di droni portatile?
Quando scegli un rilevatore di droni portatile, non dovresti concentrarti su un solo parametro.
1. Copertura della frequenza
La copertura di frequenza è uno degli indicatori più importanti per i rilevatori di droni RF. Una gamma di frequenza più ampia consente al dispositivo di monitorare più tipi di attività RF.
Ad esempio, AAT-H3L-D supporta il rilevamento RF da 70 MHz a 6000 MHz, fornendo 12 bande di frequenza chiave selezionabili per impostazione predefinita. Inoltre, altre bande di frequenza possono essere configurate in base alle esigenze del progetto.
2. Distanza di rilevamento
La distanza di rilevamento è influenzata da diversi fattori, tra cui:
•Ambiente elettromagnetico;
•Potenza di trasmissione target;
•Configurazione dell'antenna;
•Edifici e ostacoli;
•Interferenze RF ambientali.
La distanza di rilevamento nominale dell'AAT-H3L-D è di 1,5–2 km, ma le prestazioni effettive varieranno a seconda dell'ambiente e della potenza di trasmissione del target. La distanza nominale del prodotto è da intendersi come riferimento di specifica tecnica e non semplicemente come distanza raggiungibile in tutti gli ambienti.
3. Capacità di identificazione dei droni
Il semplice rilevamento dei segnali RF non è sempre sufficiente. Un benesistema di rilevamento dronidovrebbe anche aiutare gli operatori a determinare se il segnale è correlato a un UAV e, ove supportato, a identificare ulteriormente il modello o il tipo di drone.
4. ID remoto
Per le trasmissioni di droni compatibili, Remote ID può fornire informazioni aggiuntive. I dispositivi che supportano la risoluzione dell'ID remoto possono ottenere:
•Posizione del drone;
•Posizione del pilota;
•Numero di serie del drone;
•Altre informazioni di trasmissione disponibili.
5. Ricerca della direzione
Se lo scenario applicativo richiede un'ulteriore determinazione della direzione di origine del segnale, è possibile selezionare un dispositivo con funzionalità radiogoniometrica. L'AAT-H3L-D supporta un'antenna radiogoniometrica opzionale, con una precisione di radiogoniometria di circa 15 gradi. Ciò aiuta gli operatori a determinare la direzione approssimativa del segnale RF rilevato sul-sito.
6. Durata della batteria e portabilità
Per le applicazioni di sicurezza mobile, il peso del dispositivo, le dimensioni, la durata della batteria e i metodi di trasporto sono tutti fattori cruciali.
L'AAT-H3L-D pesa inferiore o uguale a 900 g e misura circa 225 × 78 × 43 mm (antenna esclusa), con una durata della batteria superiore o uguale a 6 ore. Dispone inoltre di una clip a sgancio rapido-da utilizzare con l'attrezzatura tattica MOLLE.
7. Protezione esterna:I dispositivi elettronici utilizzati all'aperto possono essere influenzati da polvere, umidità e variazioni di temperatura.
AAT-H3L-D ha un grado di protezione IP55 e un intervallo di temperatura operativa compreso tra -20 gradi e 50 gradi.

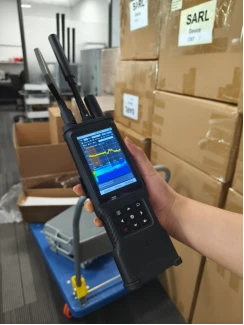

7,Localizzatore di droni RF portatile AAT-H3L-D
L'AAT-H3L-D è unDrone RF portatileLocalizzatore progettato per il rilevamento RF di droni portatili e l'analisi del segnale.
Il dispositivo utilizza un metodo di monitoraggio RF passivo, che non emette attivamente segnali RF durante il rilevamento, rendendolo adatto a scenari di monitoraggio RF che richiedono bassa osservabilità.
L'AAT-H3L-D supporta una gamma di frequenza di 70–6000 MHz, fornendo 12 bande di frequenza chiave selezionabili per impostazione predefinita. Il dispositivo è in grado di identificare vari segnali di droni, inclusi droni consumer supportati, droni FPV e tipici droni industriali.
Per i modelli tradizionali supportati, il sistema può analizzare ulteriormente informazioni come modello di drone, numero di serie, posizione del drone e posizione del pilota, supportando anche l'analisi dei messaggi ID remoto.
Il dispositivo è dotato di uno schermo LCD a colori da 4 pollici e integra posizionamento GNSS, interazione con mappe GIS, rilevamento dello spettro, vibrazioni e allarmi sonori e supporta antenne direzionali opzionali.
8,Mappatura GNSS e analisi dello spettro
Il valore pratico dei dispositivi di rilevamento portatili può essere ulteriormente migliorato quando le informazioni di rilevamento degli UAV vengono combinate con le informazioni sulla posizione geografica e sull’ambiente elettromagnetico.

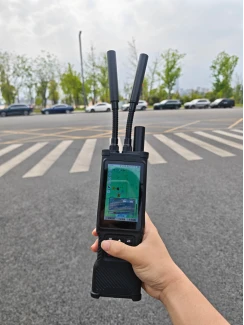

L'AAT-H3L-D integra le funzioni di posizionamento GNSS e di interazione con la mappa GIS, consentendo la visualizzazione in tempo reale-della posizione del dispositivo e delle operazioni della mappa sullo schermo.
1,Le principali funzioni della mappa includono:
•Posizionamento GNSS-in tempo reale;
•Zoom della mappa;
•Mappa satellitare;
•Mappa standard;
•Posizionamento manuale (impostazione latitudine e longitudine);
•Modalità di rilevamento e modalità di decodifica
•Accesso DOA all'interfaccia radiogoniometrica
•Importazione dati mappa offline.

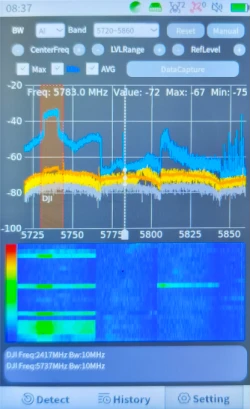

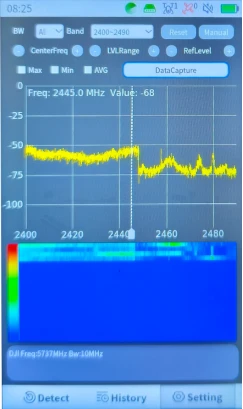

Il dispositivo supporta inoltre la visualizzazione dello spettro in tempo reale e della mappa della frequenza temporale e della frequenza.
2,Le funzioni dello spettro includono:
•Ingrandire e rimpicciolire;
•Mantenimento del valore massimo;
•Valore minimo mantenuto;
•Analisi tempo-frequenza.
L'AAT-H3L-D può essere utilizzato non solo come rilevatore UAV portatile ma anche per il monitoraggio ambientale di base dello spettro elettromagnetico portatile.
9,Scenari applicativi dei rilevatori UAV portatili
Sistemi di rilevamento UAV portatilipuò essere applicato a una varietà di scenari di sicurezza.
1,Sicurezza degli eventi-su larga scala
Le squadre di sicurezza possono utilizzare apparecchiature di rilevamento UAV portatili in occasione di eventi all'aperto, stadi, riunioni pubbliche e aree temporaneamente riservate.
2,Pattuglie di Pubblica Sicurezza
Il personale di sicurezza mobile può trasportare l'attrezzatura durante le pattuglie per monitorare la potenziale attività degli UAV, senza fare affidamento interamente sull'infrastruttura di rilevamento fissa.
3,Protezione delle aree chiave
Le strutture sensibili e le aree importanti possono utilizzare il rilevamento UAV portatile come mezzo tecnico aggiuntivo per la consapevolezza situazionale a bassa-altitudine.
4,Contro-richieste UAS
I rilevatori RF portatili possono fungere da componenti di rilevamento e identificazione in un sistema Counter-UAS più completo.
È importante notare che il rilevamento e il disturbo sono funzioni diverse. La responsabilità principale di un rilevatore di droni è rilevare, analizzare e identificare la potenziale attività dei droni; tuttavia, ciò non significa che il dispositivo stesso possieda capacità di blocco o altre contromisure.
十,Conclusione: come scegliere il rilevatore di droni portatile giusto?
I rilevatori di droni portatili forniscono ai team di sicurezza funzionalità di rilevamento di droni flessibili, portatili e rapidamente implementabili.
Quando si seleziona l'attrezzatura, non concentrarsi esclusivamente sul campo di rilevamento. La copertura della frequenza, le capacità di analisi del segnale, l'identificazione dei droni, l'ID remoto, l'identificazione del segnale sconosciuto, la ricerca della direzione, la mappatura GNSS, la durata della batteria, il livello di protezione e le capacità di integrazione del sistema influiscono in modo significativo sul valore dell'apparecchiatura nelle applicazioni pratiche.
Per qualsiasi domanda, contattaci: info@alasartech-security.com
