introduzione al prodotto

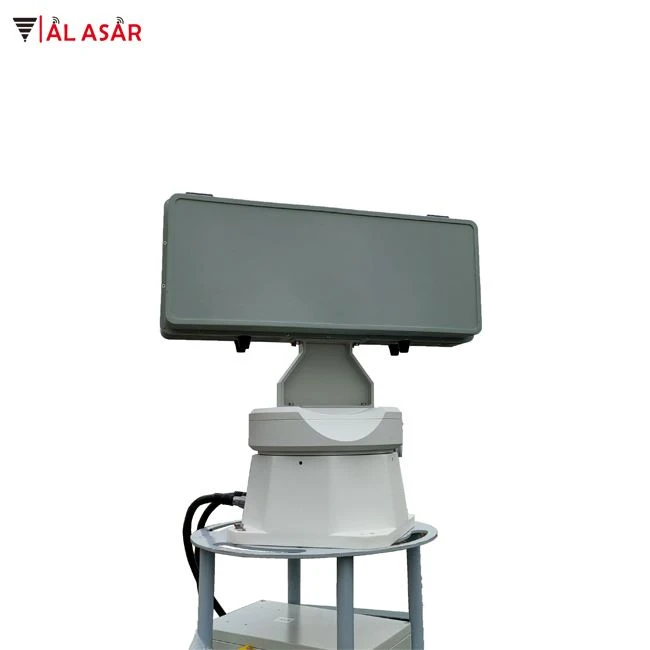

Il rilevamento dei droni radar in banda X è composto principalmente da un giradischi ad alta velocità anteriore radar e una scatola di controllo della distribuzione dell'alimentazione. Viene utilizzato per il rilevamento di bersagli a bassa quota, a bassa lentezza e lente e di bersagli mobili a terra e in mare. Può essere utilizzato per l'avvertimento e l'indicazione del bersaglio e può fornire informazioni sulla traccia del bersaglio in tempo reale e con precisione.
Il rilevamento dei droni radar in banda X può monitorare bersagli sospetti bassi, lenti e piccoli, acquisire la posizione precisa del bersaglio in tempo reale e ottenere una copertura completa a 360 gradi dell'area di supervisione senza vicoli ciechi. L'apparecchiatura adotta la tecnologia di rilevamento radar con diritti di proprietà intellettuale indipendenti, adatta per ambienti elettromagnetici complessi e condizioni geografiche per tutte le stagioni, tutto il giorno, garantendo un funzionamento continuo e stabile dell'apparecchiatura 7*24 ore.
Caratteristiche
Il sistema di rilevamento dei droni radar in banda X adotta la modalità di lavoro di rilevamento e tracciamento automatico e il software della piattaforma di visualizzazione e controllo del terminale realizza le funzioni di posizionamento del bersaglio e visualizzazione della traiettoria sulla mappa e può visualizzare le informazioni su distanza, azimut, altitudine e velocità del bersaglio in un elenco;
ha una funzione di impostazione dell'area di allarme multilivello, che può impostare l'area di allarme in modo arbitrario e diversi livelli di aree si distinguono per colori diversi;
ha la funzione di allarme intrusione, possono essere adottate diverse modalità di allarme in diverse aree di allarme;
Ha la funzione di impostare i parametri di base del radar e può regolare i parametri della modalità di lavoro, soglia di rilevamento, interruttore di emissione e orientamento frontale;
ha la funzione di track record e riproduzione del target.
Parametri del prodotto
Elemento | Parametri di prestazione |
sistema di lavoro | Sistema phased array completamente coerente a stato solido (scansione azimutale più scansione di fase pitch) |
Modalità operativa | Pulse Doppler |
Frequenza di lavoro | Banda X (5 punti di frequenza operativa) |
Massima distanza di rilevamento | Maggiore o uguale a 1,5 km (microdrone) Maggiore o uguale a 2.0km (pedonale) / Maggiore o uguale a 3.0km (veicolo) Maggiore o uguale a 10,0 km (peschereccio) |
Distanza di rilevamento minima | Minore o uguale a 150 m |
Campo di rilevamento | Copertura azimutale: maggiore o uguale a 360 gradi Copertura in elevazione: maggiore o uguale a 40 gradi |
Velocità di rilevamento | 0.5m/s-30m/s |
Accuratezza di misurazione | Precisione della misurazione dell'azimut: minore o uguale a 0,8 gradi ; Precisione della misurazione del passo: minore o uguale a 1.0 grado ; Precisione della misurazione della distanza: inferiore o uguale a 10 m; |
Fattore di miglioramento del disordine del suolo | Maggiore o uguale a 60dB |
Elaborazione simultanea degli obiettivi | Maggiore o uguale a 100 |
Interfaccia dati | RJ45, protocollo UDP Fast Ethernet |
ambiente di lavoro | Temperatura di lavoro: -40 gradi - più 55 gradi Temperatura di conservazione: -45 gradi - più 65 gradi Con misure antipioggia, antipolvere e antisabbia Grado di impermeabilità: IP65 |
Dimensione | Radar array più giradischi: inferiore o uguale a 710 mm × 700 mm × 350 mm Scatola di controllo della distribuzione dell'alimentazione: inferiore o uguale a 440 mm × 280 mm × 150 mm |
il peso | Array radar: minore o uguale a 20,0 kg Giradischi: inferiore o uguale a 22.0kg Scatola di controllo della distribuzione dell'alimentazione: inferiore o uguale a 8.0kg |
